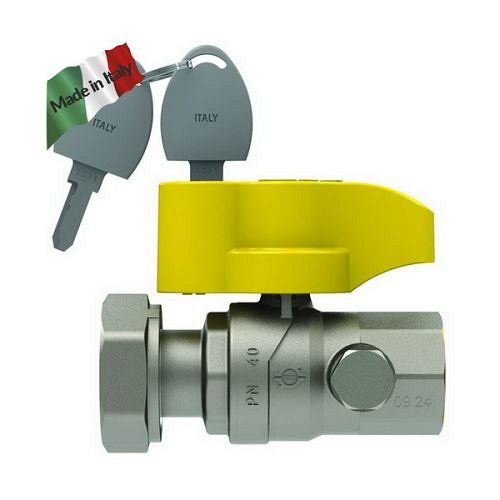

Valvola a sfera a DIRITTA 3/4 F XD 1" PRESA PRESSIONE per gas con chiave user e amministratore diverse. MADE IN ITALY

Valvola a sfera a diritta 3/4 f xd 1" presa pressione per gas con chiave user e amministratore diverse. Made in Italycatalogo completo com/errors/catalogofiv2017.pdf denominazione pz. materiale  corpo 1 UNI EN 12165 cw617n  manicotto 1 UNI EN 12165 cw617n  sfera 1 UNI EN 12165 cw617n  sedi tenuta sfera 2 p.t.f.e.  asta 1 UNI EN 12164 cw614n  oring tenuta asta 2 nbr 70 sh a (astm d 2240)  leva acciao 1 sTl zn, plasticcovered farfalla 1 al, painted cappuccio 1 UNI EN 12165 cw617n  dado 1 zincplated sTl vite 1 zincplated sTl  anello antifrizione 1 p.t.f.e. caratteristiche generali passaggio: totale gamma: da 1/4" to 4" attacco femmina: filettatura UNI EN 10226 (UNI EN iso 7/1 rp) (din2999) attacco maschio: filettatura UNI EN 10226 (UNI EN iso 7/1 r) (din2999) codolo e dado: filettatura iso 228/1 (din 259) manovra: rotazione di 90 dell organo di manovra. organi di manovra: leva in acciaio plastificato, farfalla in alluminio, cappuccio. condizioni di esercizio temperatura di esercizio (mot): per famiglie gas 1-2-3, da -20 °c a +60 °c classe -20°c. vedi diagramma negli allegati tecnici. pressione di esercizio (mop): max. mop 5 -20 classe 5 mop, vedi diagramma negli allegati tecnici. perdite di carico: vedi diagramma negli allegati tecnici. le valvole devono essere utilizzate in posizione completamente aperta o chiusa. le presenti valvole sono idonee per l utilizzo con gas delle tre famiglie (metano, gas di città, gpl), per reti e impianti di distribuzione a bassa e media pressione; per utilizzi particolari (nel rispetto delle pressioni stabilite per queste valvole) vedere tabella compatibilità chimiche negli allegati tecnici del catalogo vigente. articoli compresi nella marcatura ce, come da art. 4 paragrafo 3 della direttiva 2014/68/eu.
